充実した製造体制と米国リットン社との技術提携により、
多様な搬送装置をラインアップしています。
OSAMEでは、搬送装置の自社製造体制を確立しており、あらゆる二ーズに柔軟に対応できる豊富な品揃えを誇っています。
コンべヤーでは、平面搬送、垂直搬送、三次元搬送のすべてをカバー。なかでも、リットン社と技術提携を行っている各種のチェンべヤーは、省スペース、柔軟性、短納期など搬送装置としてさまざまな優位性をもち、幅広い分野で活躍しています。
移載装置についても自社製造を行っており、それぞれのコンベヤーに対応した最適な装置を提供しています。
製品構成
![製品構成](../img/contents/product/handling_img01.png)
コンべヤー
![旋回ポイント式搬送装置](../img/contents/product/handling_img02.png)
旋回ポイント式搬送装置
![キャリヤバーストレージ](../img/contents/product/handling_img03.png)
キャリヤバーストレージ
![大型重量搬送](../img/contents/product/handling_img04.png)
大型重量搬送
![建材搬送ライン](../img/contents/product/handling_img05.png)
建材搬送ライン
![トロリー・コンベヤーを利用したストッカー](../img/contents/product/handling_img06.png)
トロリー・コンベヤーを利用したストッカー
![フリーフローを利用したハンガー・コンベヤー](../img/contents/product/handling_img08.png)
フリーフローを利用したハンガー・コンベヤー
![スタンダード・チェンベヤー](../img/contents/product/handling_img09.png)
スタンダード・チェンベヤー
スタンタード・チェンべヤー
![](../img/contents/product/handling_img10.png)
![](../img/contents/product/handling_img11.png)
チェンべヤーの特長
チャンべヤーは、ユニバーサル・ジョイント機構を備えているため、上下左右に自由自在に屈曲でき、わずか144mm の半径でカーブをとることができます。据付面積が小さくてすみ、天井空間などをフルに利用した省スペース型レイアウ卜が可能です。また丈夫で軽量ですので、吊り下げ材や補強材が少なくてすみ、長年の使用にも耐えられます。
チェンべヤーはすべて標準化されており、工事や部品の出荷は短期間で行うことができます。レールは、SUS製もご用意しており、用途に応じて使い分けができます。
![上下左右に自由自在に屈曲するチェンべヤー](../img/contents/product/handling_img12.png)
上下左右に自由自在に屈曲するチェンべヤー
![搬送荷重](../img/contents/product/handling_img13.png)
搬送荷重
![カーブ・卜ラックの種類](../img/contents/product/handling_img14.png)
カーブ・卜ラックの種類
( ※特殊半径、特殊角度製品の製作も可能です)
![プレス・ラインから塗装プラントへのタイムラグ用ストック・ライン](../img/contents/product/handling_img15.png)
プレス・ラインから塗装プラントへのタイムラグ用ストック・ライン
![カーブ・卜ラックの種類<](../img/contents/product/handling_img16.png)
マルチインデクサー
ワークを任意の角度に円滑に回転させることができます。回転時の上下動がないため、ゴミ等の落下による不良品の発生を防止します。
ダスター・チェンベヤー
![](../img/contents/product/handling_img17.png)
![](../img/contents/product/handling_img18.png)
ダスター・チェンべヤーの特長
ダスター・チェンべヤーは、チェンの機構は基本的にスタンダード・タイプと同様ですが、ミゾを上向きにしてあるため、レール内のダス卜やオイルの落下を防止することができます。清潔さが強く求められる食品工場やクリーニング工場などに最適です。
![段ボール搬送](../img/contents/product/handling_img19.png)
段ボール搬送
![自転付塗装用](../img/contents/product/handling_img20.png)
自転付塗装用
![クリーニング店頭用](../img/contents/product/handling_img21.png)
クリーニング店頭用
パワー・アンド・フリー
![](../img/contents/product/handling_img22.png)
パワー・アンド・フリーの特長
パワー・アンド・フリーもスタンダード・タイプのバリエーションのひとつです。
右側がパワー・ライン、左側がフリー・ラインでフリーバンパーが取り付けられています。フリー・ラインには動力はなく、駆動しているパワー・ラインのドライブ・ドッグがロードバーを引っかける形でフリー・ラインを搬送します。互いのラインの間隔を調節したり、切替ポイントやリフトを設けることにより、フリー・ラインの動きを自由にコントロールすることができます。
パワー・アンド・フリーを利用することにより、ラインを多方向に分岐したり、製品を任意の時間ライン上にストックしたりと、さまざまな搬送機能を得ることができます。
旋回ポイント/キャリヤバー搬送(長尺ワーク対応)
旋回ポイントとキャリヤバー搬送は省スペース設備を実現
特長
- ワークの量や寸法に関わらず省スペース化したレイアウト設計が可能
- ストレージエリアを取り込むことが可能
- キャリヤバー毎のルート変更が可能
- キャリヤバー毎に昇降させる事が可能(ドロップ・リフト)
![](../img/contents/product/handling_img23.png)
![移載装置](../img/contents/product/handling_img24.png)
移載装置
![ストレージ](../img/contents/product/handling_img25.png)
ストレージ
![旋回ポイント](../img/contents/product/handling_img26.png)
旋回ポイント
![パワー・アンド・フリーを使用した塗装プラント例](../img/contents/product/handling_img27.png)
パワー・アンド・フリーを使用した塗装プラント例
![塗装搬送ライン](../img/contents/product/handling_img28.png)
塗装搬送ライン
![ドロップ・リフト](../img/contents/product/handling_img29.png)
ドロップ・リフト
![ドロップ・リフトを利用した電着ライン](../img/contents/product/handling_img30.png)
ドロップ・リフトを
利用した電着ライン
導入事例
移載装置
![ターン・テーブル型トロリー間移載装置](../img/contents/product/handling_img31.png)

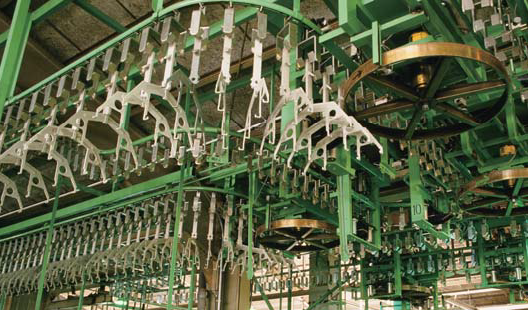

ターン・テーブル型トロリー間移載装置
![スイング・アーム型卜ロリー間移載装置](../img/contents/product/handling_img32.png)
スイング・アーム型卜ロリー間移載装置
![オーバーヘッド・コンべヤーへの積込装置](../img/contents/product/handling_img33.png)
オーバーヘッド・コンべヤーへの積込装置
![着脱装置](../img/contents/product/handling_img34.png)
着脱装置
![建機大型ライン](../img/contents/product/handling_img35.png)
建機大型ライン
![フロアー・コンベアーからオーバーヘッド・コンベヤーへの移載装置](../img/contents/product/handling_img36.png)
フロアー・コンベアーからオーバーヘッド・コンベヤーへの移載装置
![トー・コンベヤーからベル卜・コンベヤーへの移載装置](../img/contents/product/handling_img37.png)
トー・コンベヤーからベル卜・コンベヤーへの移載装置
![天地板搬送ライン](../img/contents/product/handling_img38.png)
天地板搬送ライン
![クシ型反転移載装置](../img/contents/product/handling_img39.png)

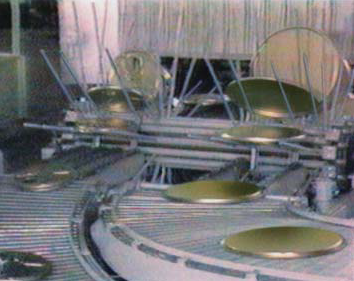

クシ型反転移載装置
![建機部品塗装ライン](../img/contents/product/handling_img40.png)
建機部品塗装ライン
![直角移行搬送](../img/contents/product/handling_img41.png)
直角移行搬送
![回転位置決め装置](../img/contents/product/handling_img42.png)
回転位置決め装置
![大型回転搬送装置](../img/contents/product/handling_img43.png)
大型回転搬送装置
![フロアー・コンベヤー間反転式移載装置](../img/contents/product/handling_img44.png)
フロアー・コンベヤー間反転式移載装置
![卜ロリー・コンベヤーへの移載装置](../img/contents/product/handling_img45.png)
卜ロリー・コンベヤーへの移載装置
